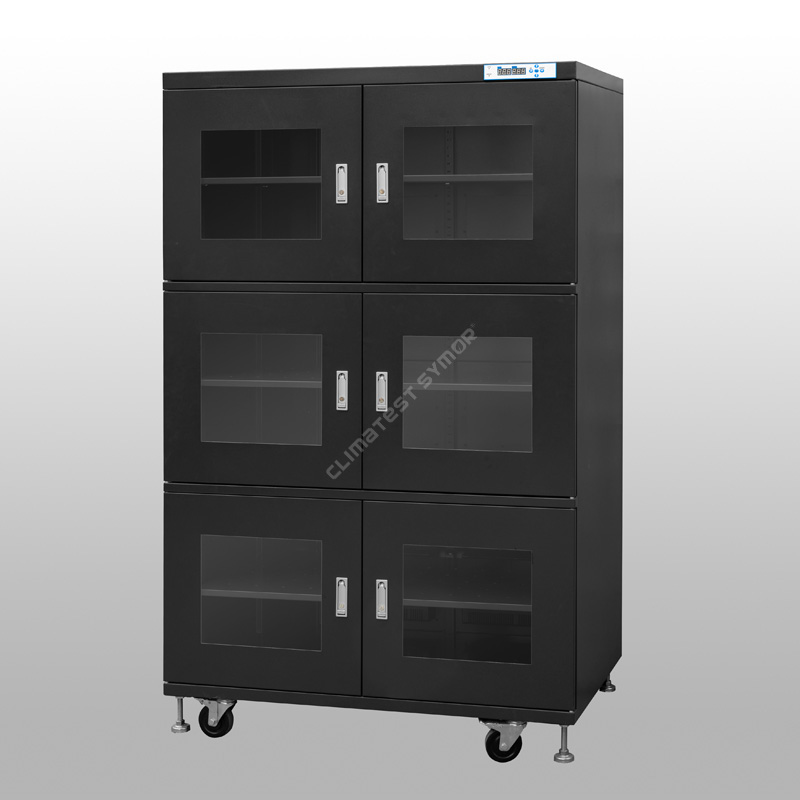

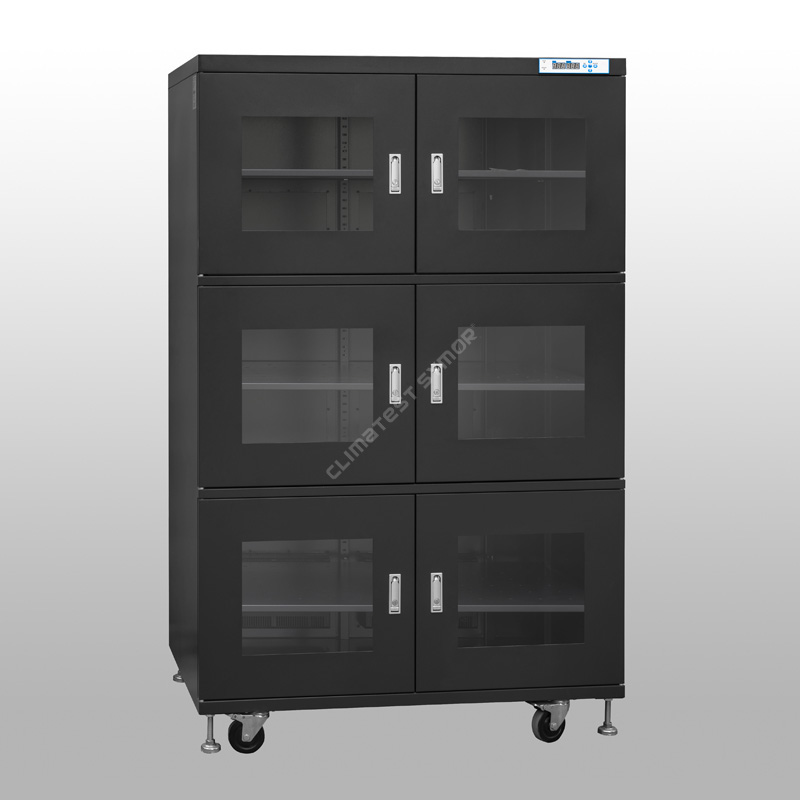

Armário seco abaixo de 1% UR

Descrição

Um gabinete seco abaixo de 1% de umidade relativa fornece armazenamento de umidade ultrabaixa para linhas de produção SMT. Usando a mais avançada tecnologia de desumidificação, o gabinete cria uma atmosfera extremamente seca que evita o "efeito pipoca" em componentes sensíveis à umidade, prolonga a vida útil do piso e elimina a necessidade de nitrogênio caro ou cozimento frequente em alta temperatura.

Armários secos abaixo de 1% UR: Especificação

Armários secos abaixo de 1% UR: Recurso

▸Umidade relativa: <1% UR, oferecendo uma solução de armazenamento de umidade ultrabaixa para MSL 4, 5, 5a e 6.

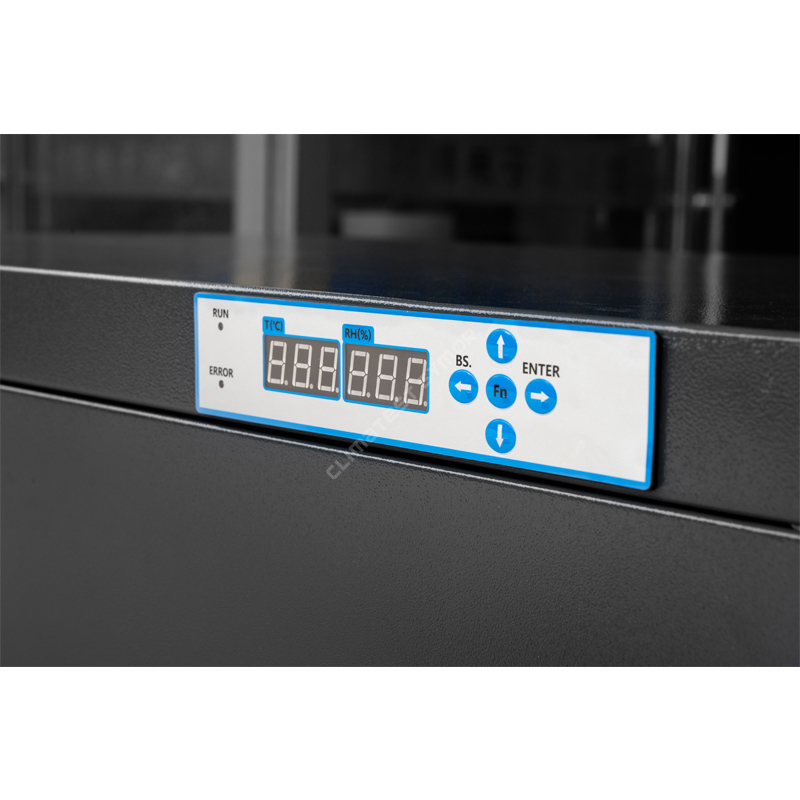

▸Display digital: Display LED HD controlado por microcomputador, configuração de umidade relativa fácil de usar, monitoramento em tempo real.

▸ESD-seguro: Resistência antiestática de superfície 10⁵–10⁹ Ω.

▸Prateleiras Ajustáveis: Altura ajustável, atendendo a componentes de diferentes tamanhos.

▸Função de memória: Não há necessidade de redefinição após uma queda de energia.

▸Eficiência energética: economia de energia, mantendo controle de umidade altamente eficaz.

Como desumidificar?

O princípio de desumidificação de gabinetes secos com umidade relativa abaixo de 1% é "adsorção física por meio de peneiras moleculares + regeneração cíclica" (o método mais confiável). O gabinete seco de resfriamento TE normal não pode atingir um nível de umidade tão ultrabaixo.

Processoo de adsorção: Peneiras moleculares são utilizadas como material adsorvente no gabinete; essas peneiras apresentam uma vasta rede de microporos em nanoescala que adsorvem moléculas de água do ar – como uma esponja que absorve água. Um ventilador aspira o ar úmido para as unidades secas, onde as moléculas de água sofrem adsorção física, e o ar seco é posteriormente devolvido ao interior do gabinete.

RegeneraçãoProcesso:Assim que a peneira molecular atinge a saturação de adsorção, o sistema inicia automaticamente o aquecimento em baixa temperatura suavemente para converter as moléculas de água adsorvidas em vapor de água, que é então expelido do gabinete; a peneira molecular restaura assim sua capacidade de absorção de umidade.

Abaixo de 1% UR Os gabinetes secos adotam tecnologia avançada, incluindo sensores de umidade relativa (UR) e temperatura importados da Suíça, para garantir controle e monitoramento precisos do ambiente interno, a precisão do sensor de umidade é de +/- 2% UR. Ao manter um ambiente estável e de baixa umidade, os armários secos protegem efetivamente os itens sensíveis dos efeitos prejudiciais da umidade.

Aplicações na fabricação de eletrônicos SMT

Armários secos abaixo de 1% de umidade relativa são essenciais para dispositivos sensíveis à umidade (MSDs) classificados como MSL 4, 5, 5A e 6 de acordo com os padrões IPC/JEDEC J-STD-033:

▸Casos de uso primários: Prevenindo o "Efeito Pipoca": Durante a soldagem por refluxo (temperaturas de pico ~260°C), a umidade presa dentro das embalagens plásticas de IC se transforma em vapor, causando rachaduras internas e delaminação. O armazenamento com umidade ultrabaixa elimina essa umidade antes da soldagem.

▸Pausando a vida útil do piso: quando os MSDs são removidos de seus sacos selados com barreira contra umidade, o relógio de “vida útil do piso” começa a contar. Armazená-los em um gabinete <1% UR pausa efetivamente esse temporizador, permitindo que os componentes não utilizados sejam armazenados com segurança e reutilizados posteriormente, sem assar.

▸Prevenindo a oxidação: a atmosfera ultra-seca evita a oxidação de placas de cobre expostas, acabamentos prateados e superfícies soldáveis ​​- preservando a soldabilidade por anos

A vida útil do piso refere-se ao tempo máximo permitido que um MSD (dispositivo sensível à umidade) pode permanecer em um ambiente de fábrica padrão (≤30 °C / 60% UR), após ser removido de seu saco de vácuo com barreira de umidade, enquanto ainda permanece seguro para colocação e soldagem por refluxo.

Método de aplicação: Depois que os componentes MSL Nível 4–6 forem removidos de seus sacos de vácuo, se os processos de montagem e soldagem por refluxo não forem concluídos dentro da vida útil especificada do piso, eles deverão ser imediatamente colocados em um gabinete seco com umidade relativa abaixo de 1%. Neste ambiente de umidade ultrabaixa de <1% UR, o processo de absorção de umidade dos componentes é efetivamente "pausado" e a vida útil restante do piso deixa de ser consumida, o gabinete seco não realiza pré-cozimento, que pode ser carregado diretamente na linha para uso, aumentando significativamente a eficiência da produção.

Perfil de umidade em tempo real(Umidade ambiente 60% UR, sem carga):

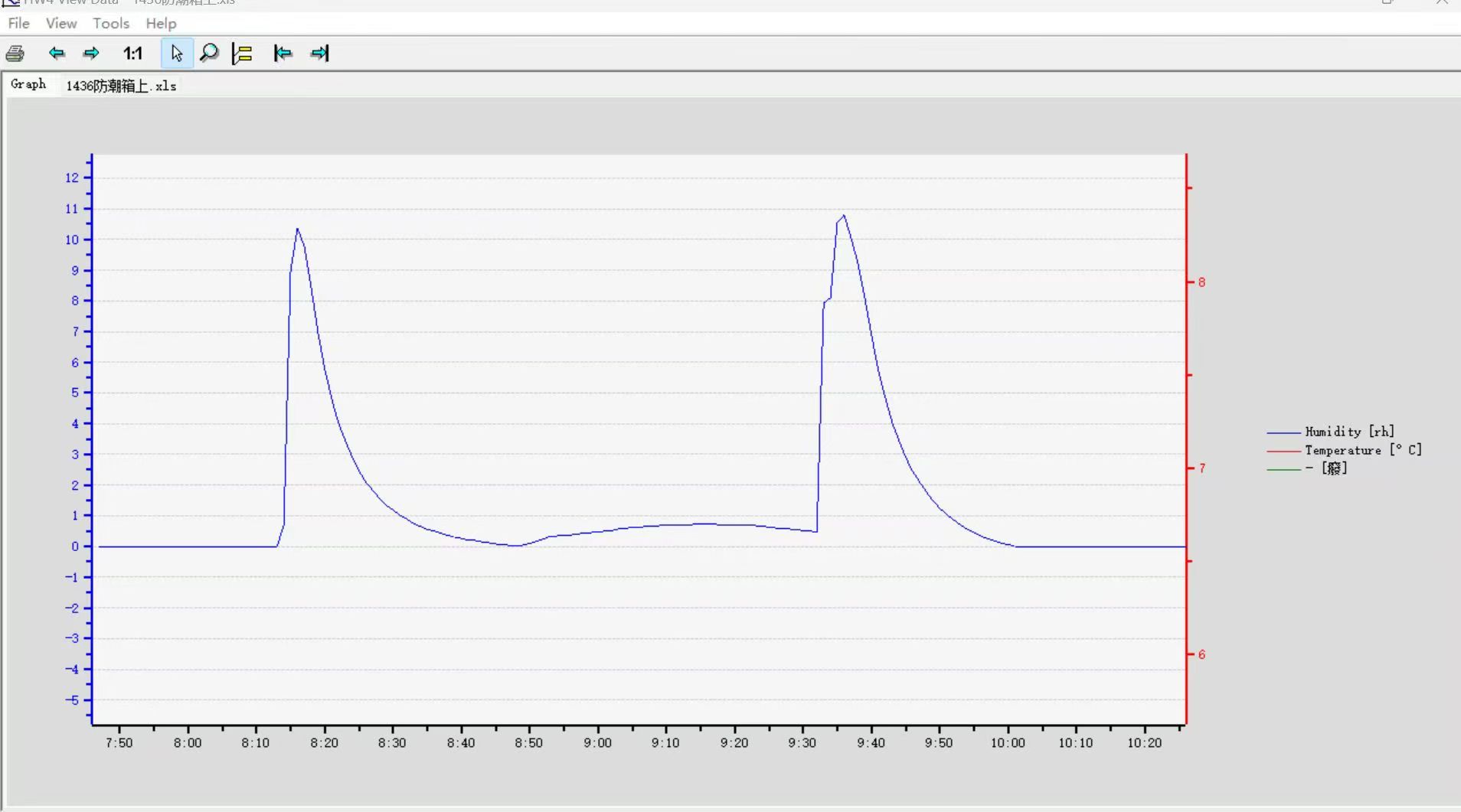

Abrindo a porta por 30 segundos de cada vez e depois fechando:

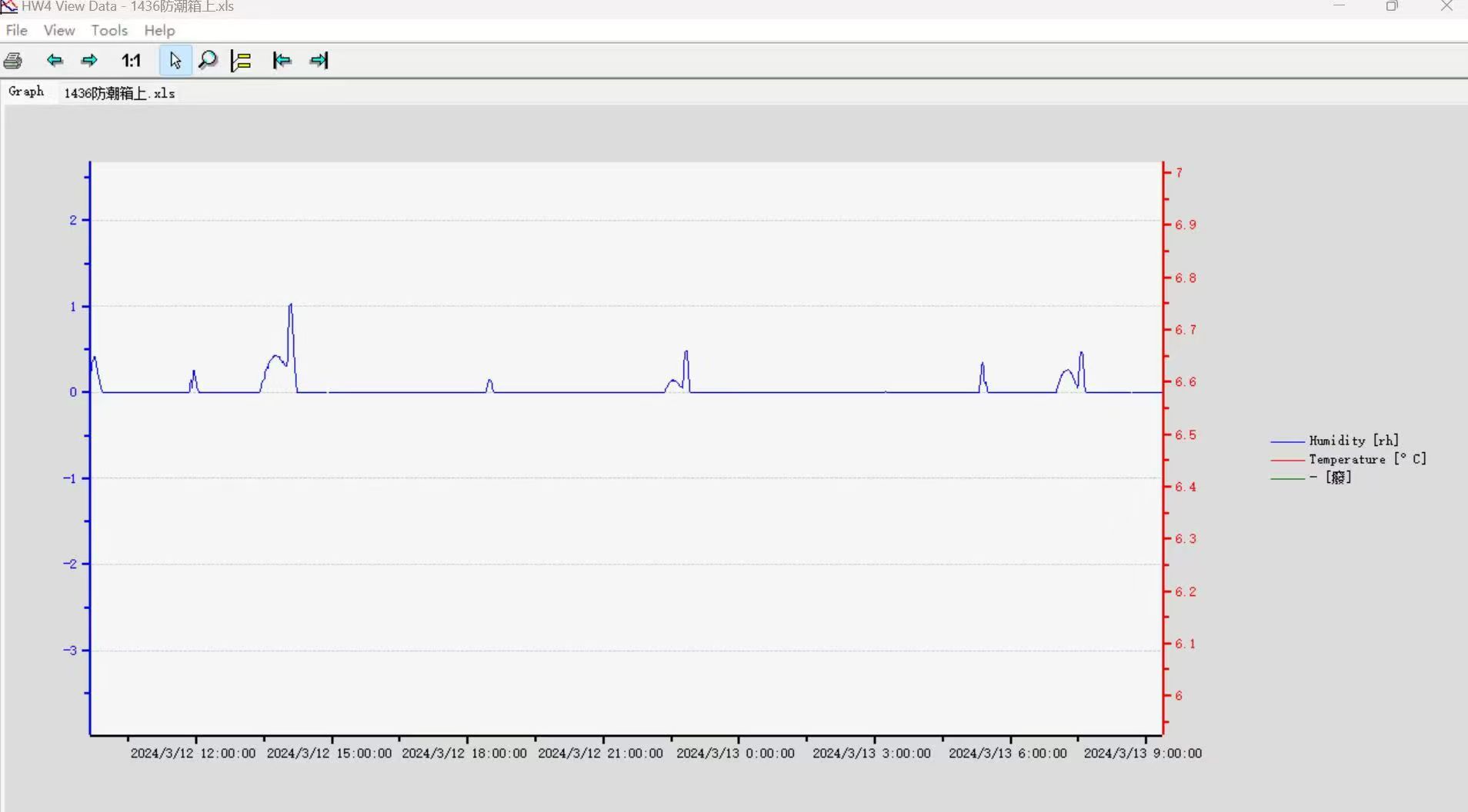

Armazenamento de longo prazo sem abrir a porta:

Medição de umidade em tempo real antes do envio

Usamos o higrômetro Rotronics de alta precisão para medir novamente o gabinete seco abaixo de 1% UR antes do envio e emitimos o certificado de calibração, depuramos cuidadosamente cada gabinete e garantimos que tudo funcione bem depois que eles chegarem às mãos do cliente, isso também é uma responsabilidade, a Symor se preocupa com o controle de qualidade e os feedbacks dos clientes sobre nosso uso de aster de gabinetes secos, achamos que esta é a razão pela qual muitos clientes fazem pedidos repetidos.

Diferença entre armários secos e armários de nitrogênio:

▸Os armários de secagem utilizam unidades secas para desumidificar, sem consumíveis, sem substituições, e absorvem a umidade e a descarregam para o exterior automaticamente.

▸Os gabinetes de nitrogênio usam purga de nitrogênio para atingir uma aplicação de armazenamento de baixa umidade e baixo nível de oxigênio, o gás N2 é consumível.

Componentes que requerem gabinetes secos <1% UR:

▸ICs, BGAs, QFPs e todos os componentes SMD com MSL 5/6

▸PCBs nus (evita oxidação e absorção de umidade)

▸ Pós metálicos para impressora 3D (higroscópicos e reativos)

Conformidade com os padrões da indústria

Os gabinetes secos abaixo de 1% de umidade relativa são projetados para atender ou exceder:

IPC/JEDEC J-STD-033             Manuseio, embalagem e armazenamento de MSDs

IPC-1601                                  Armazenamento e manuseio de PCBs

IEC 61340-5-1                          Controle ESD (para modelos com proteção contra ESD)

Quem compra de nós?

A Symor vende gabinetes controlados de baixa umidade para fabricantes mundialmente famosos de semicondutores e eletrônicos, como Micron, ST Electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn e universidades como Stanford, Illinois, ETH Zürich...nossos gabinetes secos ajudam os clientes:

▸Abordar os principais pontos problemáticos: resolvendo completamente os desafios do gerenciamento de MSD (dispositivo sensível à umidade)

▸Reduzir custos e melhorar a eficiência da montagem: trouxe um retorno sobre o investimento (ROI) significativo

▸Desempenho excepcional do produto: tecnologia de controle de umidade estável e confiável

Para obter mais detalhes sobre gabinetes secos abaixo de 1% UR, visite nosso websitewww.climatestsymor.comou envie um e-mail para sales@climatestsymor.com. Responderemos o mais breve possível e daremos as boas-vindas a uma possível cooperação.
