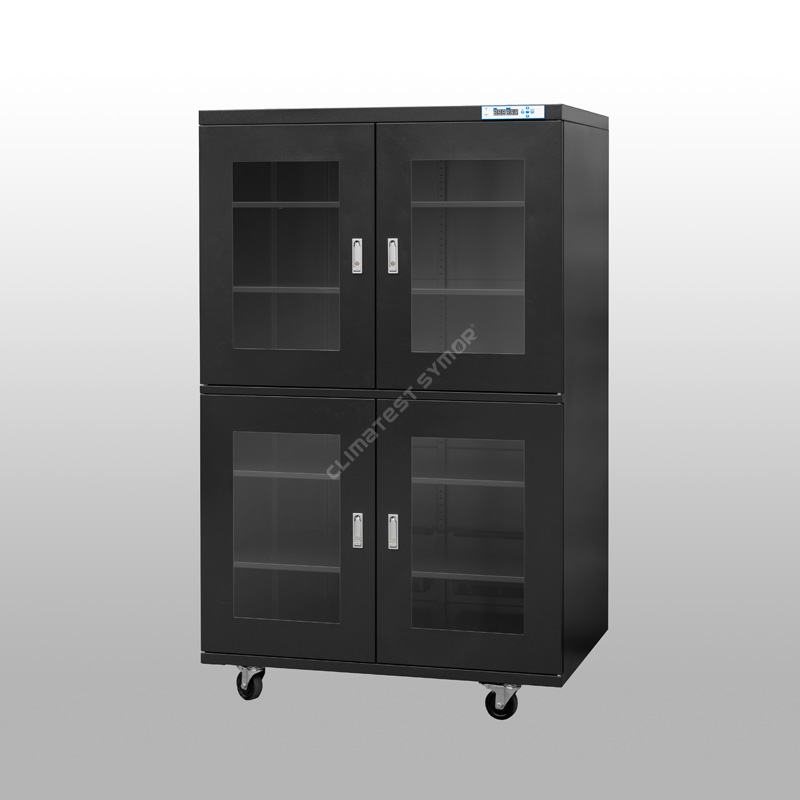

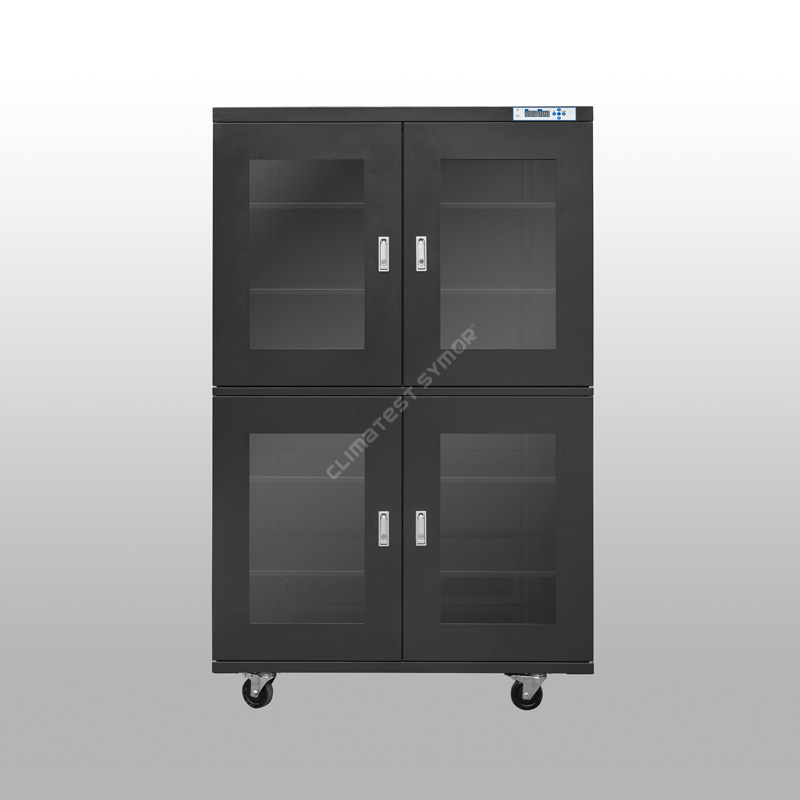

Armários secos com controle de baixa umidade

Descrição

Os gabinetes secos de controle de baixa umidade <1% UR são projetados principalmente para componentes eletrônicos classificados em níveis de alta sensibilidade à umidade (MSL) - especificamente os níveis 4, 5, 5a e 6. Esses gabinetes de armazenamento de umidade ultrabaixa são capazes de manter consistentemente um ambiente de armazenamento <1% UR, cumprindo assim o padrão internacional da indústria IPC/JEDEC J-STD-033.

 Armários secos com controle de baixa umidade: Especificação

Armários secos para controle de baixa umidade: Recurso

▸Umidade relativa: <1% UR, oferecendo uma solução de armazenamento de umidade ultrabaixa para MSL 4, 5, 5a e 6.

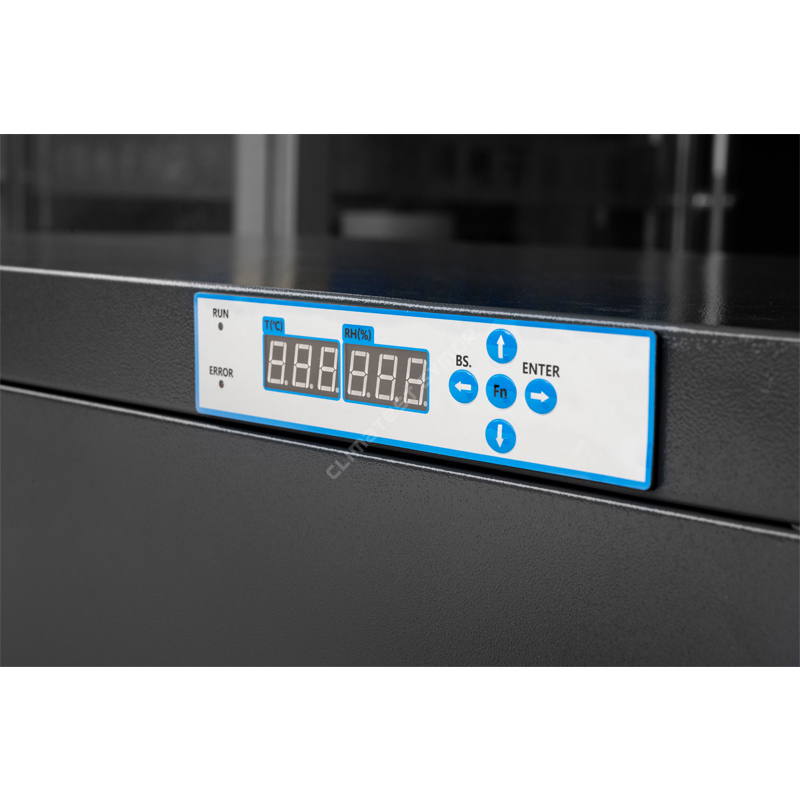

▸Display digital: Display LED HD controlado por microcomputador, configuração de umidade relativa fácil de usar, monitoramento em tempo real.

▸ESD-seguro: Resistência antiestática de superfície 10⁵–10⁹ Ω.

▸Prateleiras Ajustáveis: Altura ajustável, atendendo a componentes de diferentes tamanhos.

▸Função de memória: Não há necessidade de redefinição após uma queda de energia.

▸Eficiência energética: economia de energia, mantendo controle de umidade altamente eficaz.

Como desumidificar?

O princípio de desumidificação de gabinetes secos com controle de baixa umidade <1% UR é "adsorção física via peneiras moleculares + regeneração cíclica" (o método mais confiável), o gabinete seco de resfriamento TE normal não pode atingir um nível de umidade tão ultrabaixo.

Processoo de adsorção: Peneiras moleculares são utilizadas como material adsorvente no gabinete; essas peneiras apresentam uma vasta rede de microporos em nanoescala que adsorvem moléculas de água do ar – como uma esponja que absorve água. Um ventilador aspira o ar úmido para as unidades secas, onde as moléculas de água sofrem adsorção física, e o ar seco é posteriormente devolvido ao interior do gabinete.

RegeneraçãoProcesso:Assim que a peneira molecular atinge a saturação de adsorção, o sistema inicia automaticamente o aquecimento em baixa temperatura suavemente para converter as moléculas de água adsorvidas em vapor de água, que é então expelido do gabinete; a peneira molecular restaura assim sua capacidade de absorção de umidade.

<1% RH Os gabinetes secos com controle de baixa umidade adotam tecnologia avançada, incluindo sensores de umidade relativa (UR) e temperatura importados da Suíça, para garantir controle e monitoramento precisos do ambiente interno, a precisão do sensor de umidade é de +/- 2% UR. Ao manter um ambiente estável e de baixa umidade, os gabinetes secos protegem efetivamente itens sensíveis dos efeitos prejudiciais da umidade, como corrosão, mofo e degradação.

Armários secos para controle de baixa umidade em montagem SMT

Na indústria de SMT (Tecnologia de Montagem em Superfície), a principal aplicação de gabinetes secos com umidade relativa <1% é o gerenciamento e controle especializado de Dispositivos Sensíveis à Umidade (MSDs), garantindo que eles permaneçam absolutamente secos antes da soldagem por refluxo, evitando assim danos aos componentes causados ​​pelo "efeito pipoca".

A vida útil do piso refere-se ao tempo máximo permitido que um MSD (dispositivo sensível à umidade) pode permanecer em um ambiente de fábrica padrão (≤30 °C / 60% UR), após ser removido de seu saco de vácuo com barreira de umidade, enquanto ainda permanece seguro para colocação e soldagem por refluxo.

Método de aplicação: Depois que os componentes MSL Nível 4–6 forem removidos de seus sacos a vácuo, se os processos de montagem e soldagem por refluxo não forem concluídos dentro da vida útil especificada, eles deverão ser imediatamente colocados em um gabinete de armazenamento seco com umidade relativa <1%. Neste ambiente de umidade ultrabaixa de <1% UR, o processo de absorção de umidade dos componentes é efetivamente "pausado" e a vida útil restante do piso deixa de ser consumida, o gabinete seco não realiza pré-cozimento, que pode ser carregado diretamente na linha para uso, aumentando significativamente a eficiência da produção.

Perfil de umidade em tempo real(Umidade ambiente 60% UR, sem carga):

Abrindo a porta por 30 segundos de cada vez e depois fechando:

Armazenamento de longo prazo sem abrir a porta:

Medição de umidade em tempo real antes do envio

Usamos o higrômetro Rotronics de alta precisão para medir novamente o gabinete seco <1% UR antes do envio e emitimos o certificado de calibração, depuramos cuidadosamente cada gabinete e garantimos que tudo funcione bem depois que eles chegarem às mãos do cliente, isso também é uma responsabilidade, a Symor se preocupa com o controle de qualidade e os feedbacks dos clientes sobre o uso de nossos gabinetes secos aster, achamos que esta é a razão pela qual muitos clientes fazem pedidos repetidos.

Diferença entre gabinetes secos de baixa umidade e gabinetes de nitrogênio:

▸Os gabinetes de secagem de baixa umidade usam unidades de secagem para desumidificar, sem consumíveis, sem substituições, e absorvem a umidade e a descarregam para o exterior automaticamente.

▸Os gabinetes de purga de nitrogênio usam gás nitrogênio para atingir uma aplicação de armazenamento de baixa umidade e baixo nível de oxigênio, o gás N2 é consumível.

<1% RH Armários secos com controle de baixa umidade: Aplicação

▸Fabricação de semicondutores e eletrônicos:

. Wafers/Chips/BGAs/PCBs: Para componentes sensíveis à umidade com Nível de Sensibilidade à Umidade (MSL) variando de 2a a 5a, evita o "efeito pipoca" (craqueamento interno) causado pela rápida vaporização da umidade interna durante a soldagem.

. Fotorresistentes/Fluxos: Evita a degradação do desempenho resultante da absorção de umidade.

▸ Óptica e Instrumentação de Precisão

. Lentes de alta precisão/óptica revestida/faces finais de fibra

Para obter mais detalhes sobre gabinetes secos com controle de baixa umidade e menos de 1% UR, visite nosso website www.climatestsymor.com ou envie um e-mail para sales@climatestsymor.com. Responderemos o mais breve possível e daremos as boas-vindas a uma possível cooperação.
