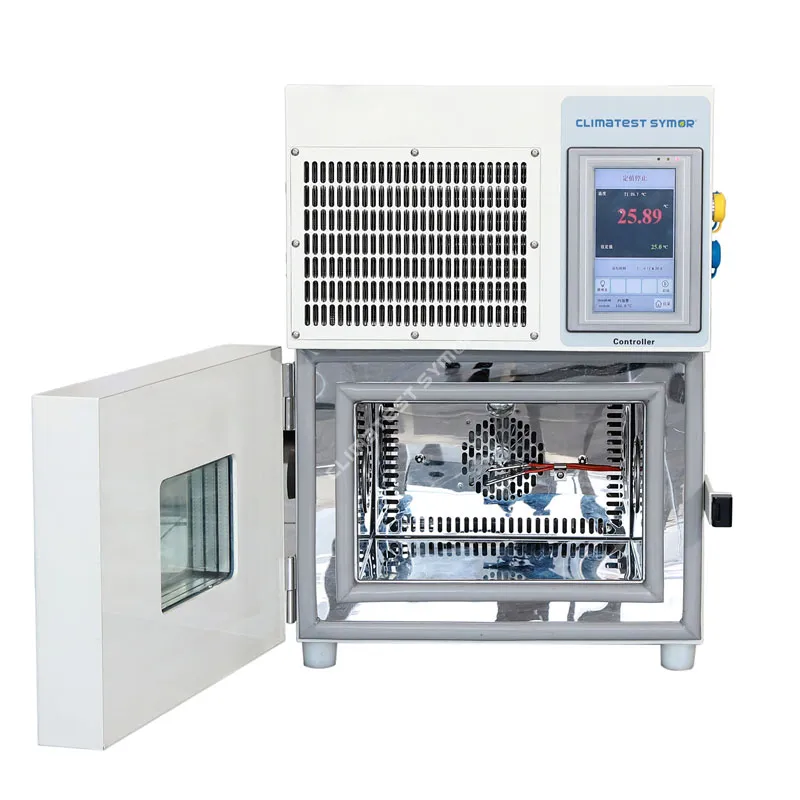

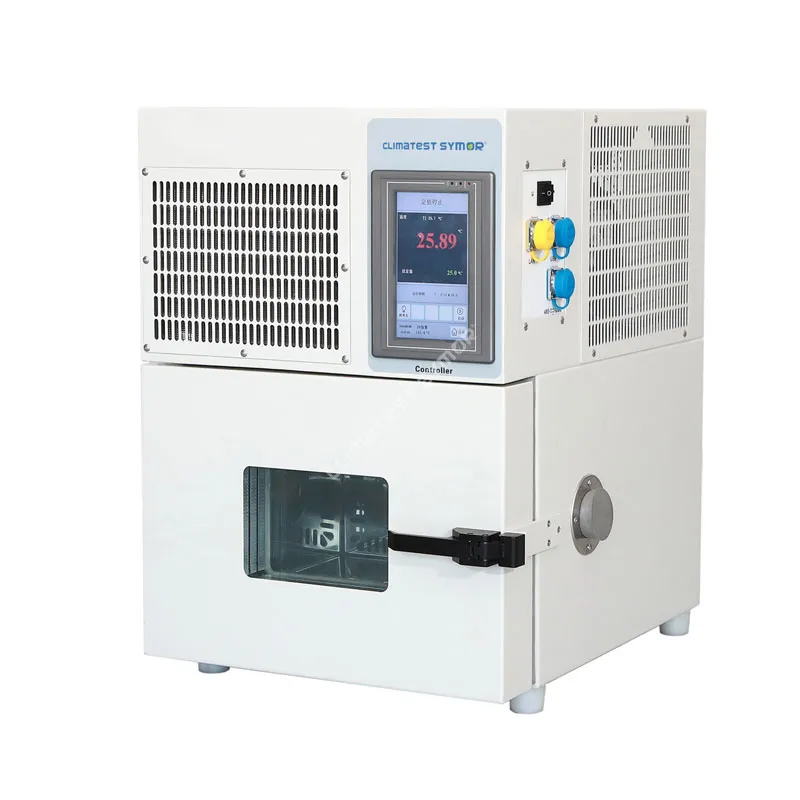

A Câmara de teste de pequena temperaturaoferece exatamente os mesmos recursos de triagem de estresse térmico que uma câmara de temperatura de piso, mas em um espaço que cabe em uma bancada ou em um laboratório lotado.
O desafio é que “pequeno” não significa “mais fraco”. As minicâmaras compactas de teste de temperatura atingem taxas de rampa de temperatura de 3°C a 5°C por minuto enquanto consomem menos de 1,5KW de energia. Este guia fornece uma análise técnica completa das especificações da Câmara de Teste de Pequenas Temperaturas, incluindo tabelas de desempenho, estrutura mecânica e conselhos práticos de aplicação.
Especificações técnicas básicas de uma câmara de teste de pequena temperaturaAo avaliar umaCâmara de teste de pequena temperatura, você não pode confiar em exageros de marketing. Clientes profissionais solicitam dados. Abaixo estão as especificações padrão para câmaras de teste de temperatura compactas de alto desempenho, variando de 12 litros a 36 litros de volume interno – os tamanhos mais comuns para testes em nível de componente.
| Parâmetro | Faixa padrão | Nota de Engenharia |
| Volume Interno | 12L / 22L / 36L | 12L é adequado para testes de PCB único ou célula de bateria. 36L acomoda até 3 sensores automotivos simultaneamente. |
| Dimensões internas (L x P x A) | 310×230×200 mm (12L) a 400 x 300 x 300 mm (36L) | Certifique-se de que seu dispositivo em teste (DUT) não ocupe mais de 2/3 da área interna para manter o fluxo de ar. |
| Dimensões Externas (L x P x A) | 500×540×650 mm (12L) a 640×730×920 mm (36L) | A maioria das unidades é projetada para caber em bancadas de laboratório. |
| Peso líquido | 60kg a 90kg | Verifique a classificação de carga do seu ambiente de trabalho. |
| Construção de Interiores | Aço inoxidável SUS 304 | Fornece resistência à oxidação e permite fácil limpeza |
| Construção Exterior | Aço laminado a frio com revestimento em pó | Propriedade estável e resistente à ferrugem |
As especificações nesta tabela determinam se a sua Câmara de Teste de Temperatura Pequena atende aos padrões de teste internacionais, como IEC 60068-2-1 (frio) e IEC 60068-2-2 (calor seco).
| Parâmetro | Valor (Modelo Padrão) | Visão Crítica |
| Faixa de temperatura | -40°C a +130°C | -40°C cobre 95% dos testes de eletrônicos comerciais. |
| Flutuação de temperatura | ± 0,5°C | Mede a estabilidade de curto prazo em um único ponto do sensor. |
| Uniformidade de temperatura | <2,0°C (@9 pontos) | Sem carga |
| Taxa de aquecimento | Média de 2,0-3,0°C/min | De -40°C a +85°C |
| Taxa de resfriamento | Média de 1,0-2,0°C/min | De +85°C a -40°C. Limitado pelo deslocamento do compressor em baixas temperaturas. |
| Resolução de temperatura | 0,1ºC | A alta resolução é essencial para testes de estabilidade de sensores e osciladores MEMS. |
A Câmara de teste de pequena temperaturanormalmente é integrado ao seu fluxo de trabalho, sistemas de dados e ambiente físico existentes.
Sistema de Circulação de Ar
Todas as câmaras compactas modernas utilizam um design de convecção de ar forçado. Um ventilador centrífugo montado na parede traseira puxa o ar através de um aquecedor com aletas e da bobina do evaporador e depois o distribui verticalmente através de dutos laterais perfurados. A velocidade do ar deve estar entre 1,5 m/s e 3,0 m/s. Velocidades mais altas melhoram a uniformidade, mas podem resfriar amostras pequenas e leves mais rapidamente do que a taxa de rampa programada.
Porta de cabo e acessórios
TodoCâmara de teste de pequena temperaturadeve incluir uma porta de acesso lateral. O diâmetro padrão é 50 mm (2 polegadas). A porta inclui um tampão de borracha de silicone que mantém a vedação da câmara enquanto permite a passagem dos fios. Para DUTs energizados, use exclusivamente a porta do cabo – nunca feche a porta dos cabos.

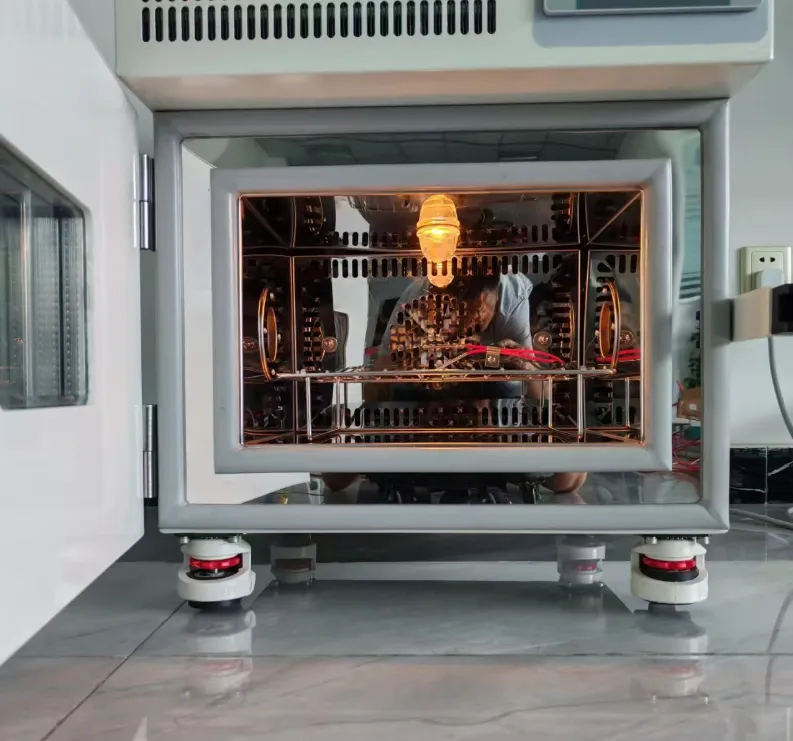

Prateleiras e Carga
A mini câmara temporária padrão inclui uma prateleira de aço inoxidável. A carga máxima da prateleira normalmente varia de 10 kg a 20 kg, com a prateleira inferior classificada para a capacidade total da câmara.
As três perguntas a seguir representam as preocupações operacionais e de engenharia mais frequentes levantadas por gerentes de laboratório, engenheiros de qualidade e especialistas em compras ao especificar uma câmara de teste de temperatura pequena.
1: Como calculo o tamanho correto de uma câmara de teste de temperatura pequena para minhas amostras de teste?
Você deve garantir que sua amostra não ocupe mais do que dois terços do volume interno e que nenhuma amostra esteja a 10 cm de qualquer parede interna.
A regra do terço é baseada na dinâmica do fluxo de ar. Por exemplo, se você selecionar uma Câmara de Teste de Temperatura Pequena de 36L, o volume total da amostra não deverá exceder 24 litros. Aqui está o método de cálculo passo a passo:
. Meça as dimensões do seu DUT em centímetros: Comprimento x Largura x Altura.
. Calcule o volume de amostra única em litros: (C x L x A) / 1.000.
. Multiplique pelo número de amostras para obter o volume total da amostra.
Além disso, mantenha espaço para circulação de ar. O plenum de retorno de ar normalmente está localizado na parede posterior. Bloquear isso com uma amostra muito alta causará um grande desvio de temperatura. Para obter resultados confiáveis, use sempre as prateleiras perfuradas fornecidas e nunca empilhe as amostras diretamente no chão da câmara.
2: Como realizo um teste de uniformidade de temperatura (mapeamento) em minha Câmara de Teste de Temperatura Pequena?
Você precisará de um registrador de dados multicanal calibrado com pelo menos 9 sensores PT100
Aqui está o método profissional:
. 9 Sensor de temperatura PT100, calibrado com precisão de ±0,3°C
. Registrador de dados com taxa de amostragem de 50ms a 1 segundo
. Fixação da câmara ou grade (não metálica para evitar condução térmica)
Procedimento de teste:
1.Coloque os 9 sensores dentro da câmara vazia nestes locais:
. 8 cantos (cada um dentro de 50 mm da parede
. Centro geométrico
2. Defina a câmara para três pontos de ajuste necessários: -40°C, +25°C e +85°C
3.Aguarde 30 minutos de estabilização (tempo de imersão) em cada ponto de ajuste.
4.Registre os dados de temperatura por 30 minutos em cada ponto de ajuste.
5.Calcule a uniformidade como: (Temperatura mais alta registrada entre 9 pontos) menos (Temperatura mais baixa registrada entre 9 pontos).
Critérios de aprovação: Para um trabalho de alta qualidadeCâmara de teste de pequena temperatura, a uniformidade deve ser ≤2,0°C. Se a sua câmara exceder a uniformidade de 3,0°C, verifique se há um ventilador bloqueado, um aquecedor com falha ou carga baixa de refrigerante. Realize este teste anualmente e após qualquer relocalização da câmara.
