Climatest Symor® é a fábrica de armários secos para componentes eletrônicos da China, a empresa está empenhada em fornecer armários secos eletrônicos de alto nível e preços competitivos, com a mais avançada tecnologia de desumidificação, Climatest Symor® vendeu armários secos para componentes eletrônicos para o conhecido fabricantes de eletrônicos/semicondutores na UE, EUA, países do Sudeste Asiático há mais de 10 anos.

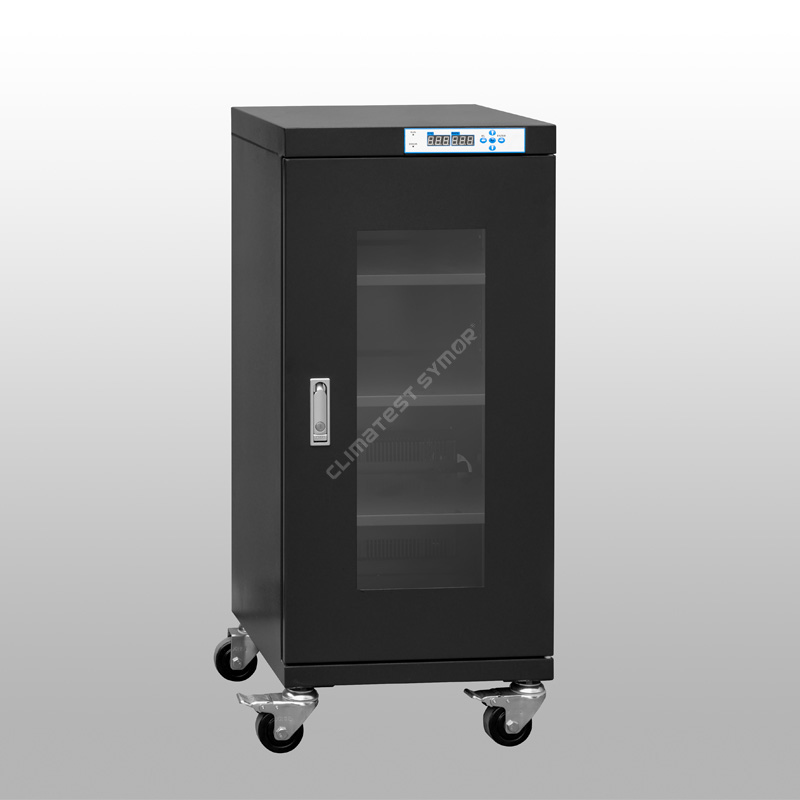

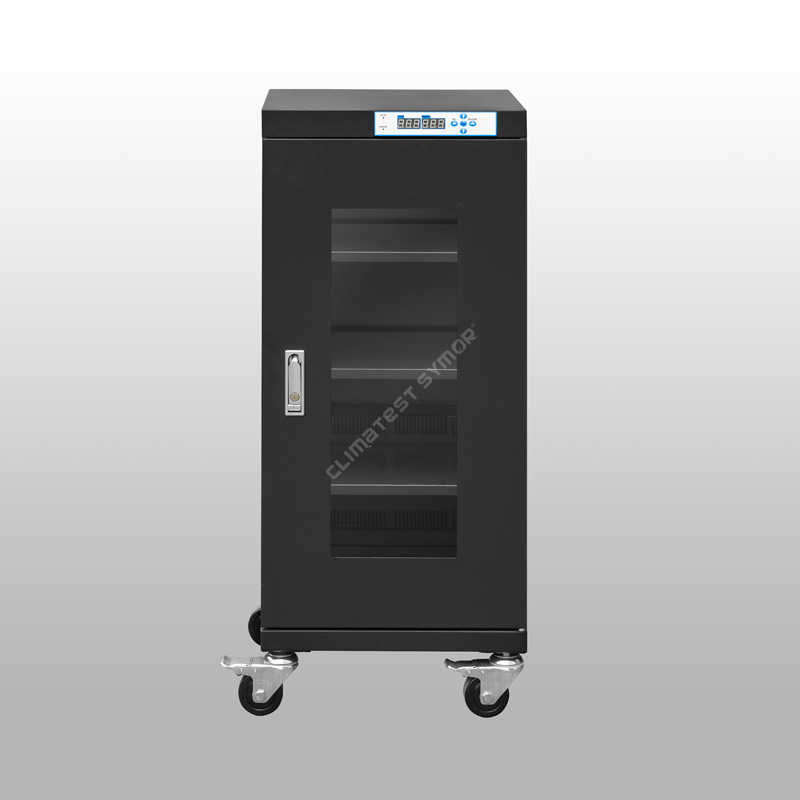

Modelo: TDU160F
Capacidade: 160L
Umidade:<5%RH Automatic
Tempo de recuperação: máx. 30 min após a porta aberta 30 segundos depois fechada. (Ambiente 25â 60%RH)
Prateleiras: 3 peças
Cor: Azul escuro, ESD seguro
Dimensão interior: W446*D422*H848MM
Dimensão externa: W448*D4500*H1010 MM
Descrição
Climatérico Symor® Gabinete Seco para Componentes Eletrônicos fornece armazenamento a longo prazo de baixa umidade para pacotes IC, está equipado com sistema de desumidificação, os componentes sensíveis à umidade armazenados adequadamente neste gabinete seco têm uma vida útil prolongada do piso, os fenômenos de pipoca e micro rachaduras durante o processo de refluxo são não é mais um problema, os armários secos atendem ao padrão IPC/JEDEC J-STD-033.
Gabinete Seco para Especificação de Componentes Eletrônicos
Modo # com F: função ESD, cor azul escuro.
Modo # sem F: Sem função ESD, cor off white
Modelo |
Capacidade |
Dimensão Interior (L×D×A,mm) |
Dimensão Externa (L×D×A,mm) |
Potência Média (W) |
Peso bruto (kg) |
Máx. Carga/prateleira (KG) |
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Gabinete Seco para Recurso de Componentes Eletrônicos
· Adota o sensor de umidade e temperatura importado original da Suíça.
-Isso garante alta precisão no uso,Climatérico Symor®armários secos para componentes eletrônicos têm função de memória, não há necessidade de redefinir após falha de energia.
· Fabricado em aço galvanizado de 1,2 mm de espessura, com pintura USA DuPont ESD.
-Design de estrutura reforçada, excelente suporte de carga, tratamento de superfície com 18 processos de pintura, o valor de resistência estática atende a 106 -108Ω, também com forte resistência à corrosão.
· Janela de vidro temperado de alta intensidade de 3,2 mm para melhor observação.

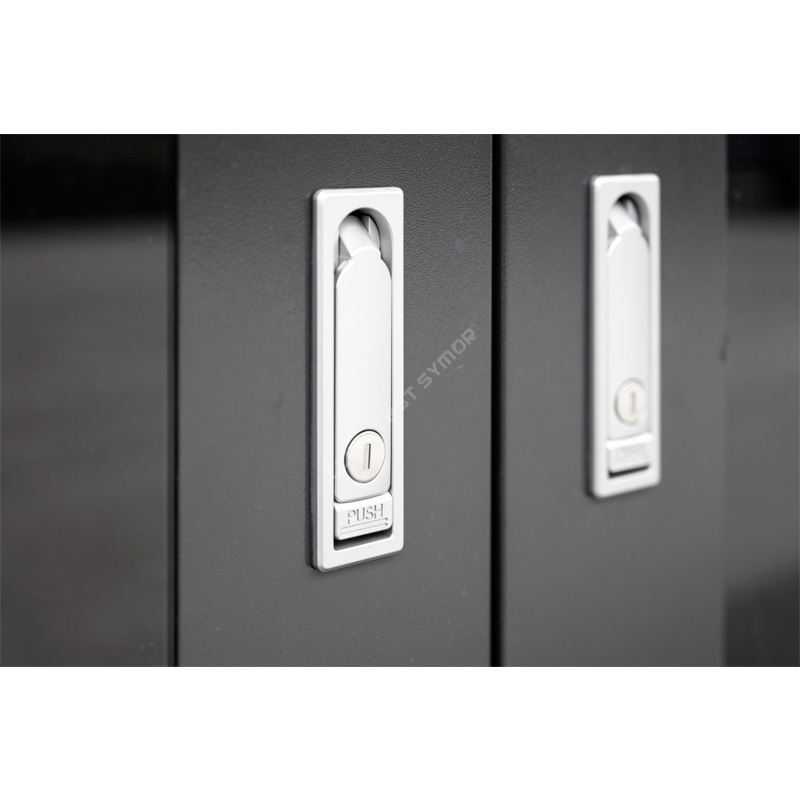

- Bloqueio de liga de zinco de prensa plana, com perfeita estanqueidade ao ar e função anti-roubo, este gabinete seco para desempenho de vedação de componentes eletrônicos é excelente.
· Com função de memória, não há necessidade de redefinir após falha de energia.
-Os armários secos para componentes eletrônicos podem memorizar automaticamente o último valor de configuração após o desligamento, sem necessidade de definir novamente.
· Unidade seca potente com vida útil projetada de +15 anos.
- Os armários secos para componentes eletrônicos adotam unidade seca de peneira molecular 4A, a técnica mais avançada, pode ser regenerada automaticamente, sem necessidade de substituição.
·Rodízios universais instalados na parte inferior, seguros contra ESD.
- Rodízios de PU reforçados são instalados na parte inferior dos gabinetes secos para componentes eletrônicos, dois dianteiros com freios para facilitar o movimento e a parada.
O que é Climatest Symor® armários secos para componentes eletrônicos, armários secos automáticos?
Climatérico Symor® armários secos para componentes eletrônicos, também chamados de armários secos automáticos, são caixas secas de desumidificação automática herméticas que protegem itens sensíveis à umidade de danos relacionados à umidade, mantém um ambiente interno de baixa umidade <5%RH, que pode efetivamente eliminar os riscos de falhas resultam de armazenamento inadequado durante o processo de montagem.
Aplicação de armários secos para componentes eletrônicos
Armários secos para componentes eletrônicos são indispensáveis na indústria de fabricação eletrônica, é a solução de armazenamento ideal para pacotes IC, placas PCB, LED, SMD, SMT, e também fitas e bobinas, placas de fiação impressa (PWB), filme de polimido, alimentadores, outros aplicação ideal para peças cerâmicas de capacitores, conectores, interruptores, barra de soldagem, os gabinetes auto secos estão em conformidade com o padrão IPC/JEDEC J-STD 033.
Como os gabinetes secos para componentes eletrônicos influenciam a produção de SMT?
Os componentes MSL, como IC, BGA, PCB, são muito sensíveis à umidade, esses componentes têm certos requisitos para o ambiente de armazenamento, ao contrário das caixas secas civis à prova de umidade, os gabinetes secos para componentes eletrônicos devem atingir um ponto de umidade muito baixo, o a velocidade de desumidificação e recuperação também deve ser muito rápida, além disso, todos os gabinetes devem ser seguros contra ESD, os gabinetes secos usados na sala limpa devem ser de aço inoxidável para atender aos rigorosos requisitos de higiene.
Durante o processo de aquecimento por refluxo, vestígios de vapor de umidade penetram nos pacotes IC, a umidade absorvida se expande rapidamente no interior, resultando em danos invisíveis, como falha de fiação, pipoca e micro rachaduras, até rachaduras na superfície, esses defeitos não são fáceis de serem vistos no estágio inicial, no entanto, esses problemas potenciais e invisíveis entram no mercado, então os produtos do corpo docente retornam e as reclamações se seguem.
Armazenamento normal |
Processo de refluxo |
||
|
|
|
|
A umidade do ambiente penetra nas embalagens. |
Durante o aquecimento, a pressão do vapor de água aumenta, separando a matriz e a resina. |
O vapor de água continua a se expandir sob aquecimento, explodindo as embalagens. |
O vapor d'água quebra as embalagens, causando microfissuras. |
O padrão IPC/JEDEC J-STD-033 especifica o padrão para manuseio, embalagem, transporte e uso de dispositivos de montagem em superfície sensíveis à umidade/refluxo.
Velocidade de desumidificação da série <5%RH:
Abra a porta por 30 segundos e depois feche, a umidade se recuperará para <5%RH em 30 minutos, veja a curva abaixo: (Ambiente 25 graus C, umidade 60%RH)
QUAIS SÃO OS MÉTODOS COMUNS PARA ARMAZENAR COMPONENTES ELETRÔNICOS?
1. Sacos de barreira de umidade
âMétodo: Os componentes sensíveis à umidade são embalados em sacos de barreira de umidade selados, com dessecantes e cartão indicador de umidade (HIC) dentro, os usuários identificam a umidade ambiente nas embalagens seladas verificando a mudança de cor dos pontos no carro.
âDesvantagem: Bolsas barreira de umidade + carros indicadores de umidade + dessecantes + trabalho manual = consumíveis, risco de vazamento, alto custo.
2. Armários de nitrogênio
âMétodo: Os componentes sensíveis à umidade são armazenados em gabinetes de purga de nitrogênio ou ar comprimido para atender ao armazenamento de baixa umidade
âDesvantagem: Enchimento de nitrogênio = consumo contínuo de N2, alto co
3. Armários secos eletrônicos
âMétodo: Os componentes sensíveis à umidade são colocados em um gabinete seco eletrônico, basta conectar, a máquina funcionará automaticamente e atingirá umidade muito baixa.
â Vantagens: Sem consumíveis, sem trabalho manual, sem consumo de nitrogênio, ambiental, apenas um pouco de eletricidade necessária.
Fornecemos gabinetes secos para soluções de componentes eletrônicos para as indústrias abaixo:
Produção eletrônica
Semicondutor
Farmacêutico
Laboratório
Aviação
Militares
Vantagens dos armários secos para componentes eletrônicos
Para mais detalhes sobre armários secos para componentes eletrônicos, visite nosso site www.climatestsymor.com ou envie e-mails diretamente para sales@climatestsymor.com, nós o retornaremos o mais rápido possível, bem-vindo para uma possível colaboração.
