Climatest Symor® é fabricante de armários secos eletrônicos na China, a empresa está comprometida em fornecer armários secos eletrônicos de alto nível e preços competitivos, com a melhor tecnologia de desumidificação, Climatest Symor® vendeu armários secos eletrônicos em todo o mundo, com elogios públicos positivos, o modelo TDU98F é nosso caixa seca menor e de menor preço.

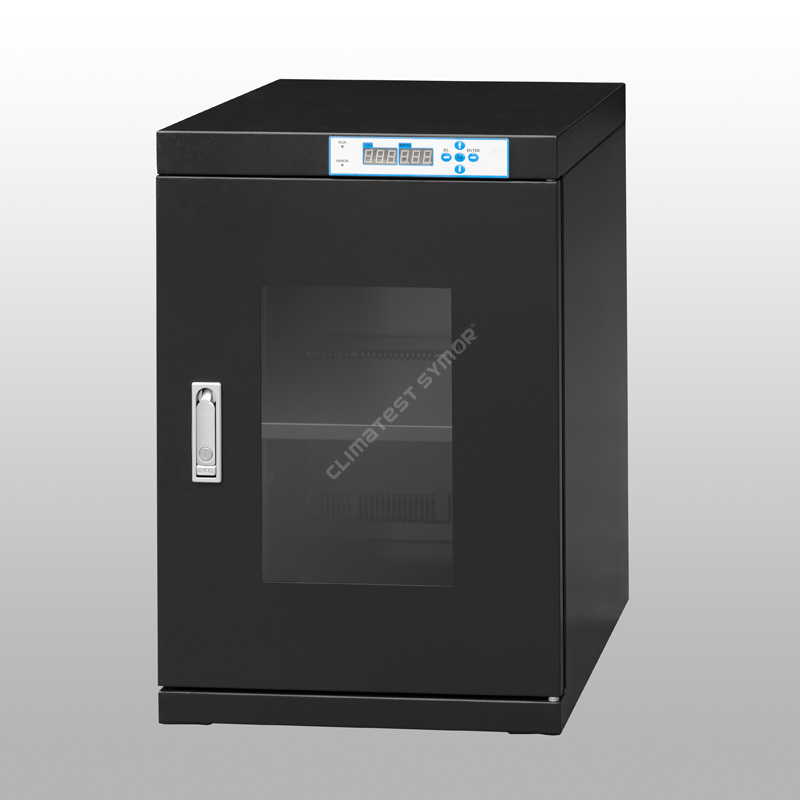

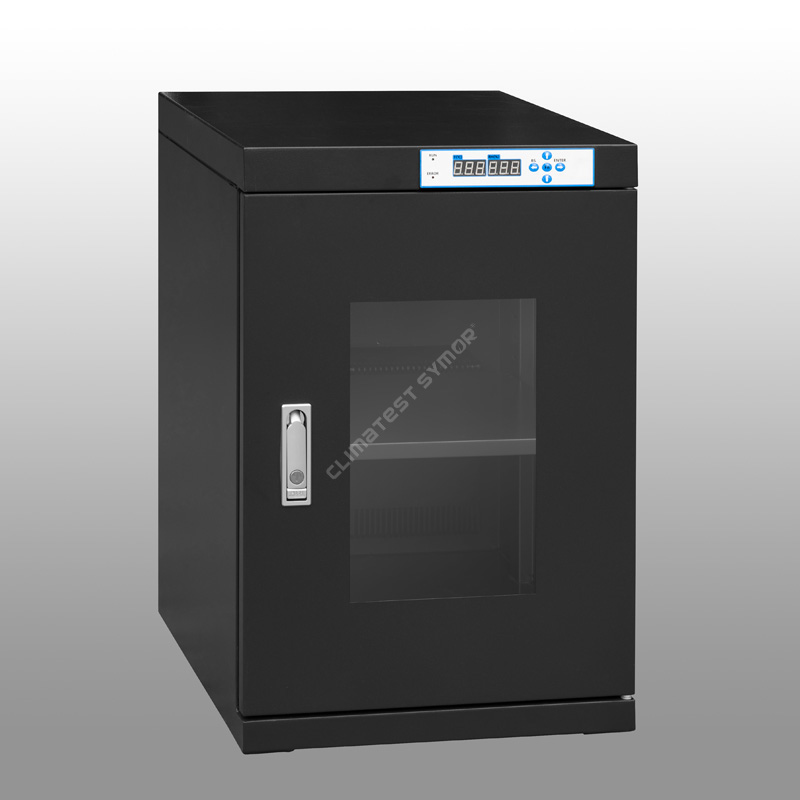

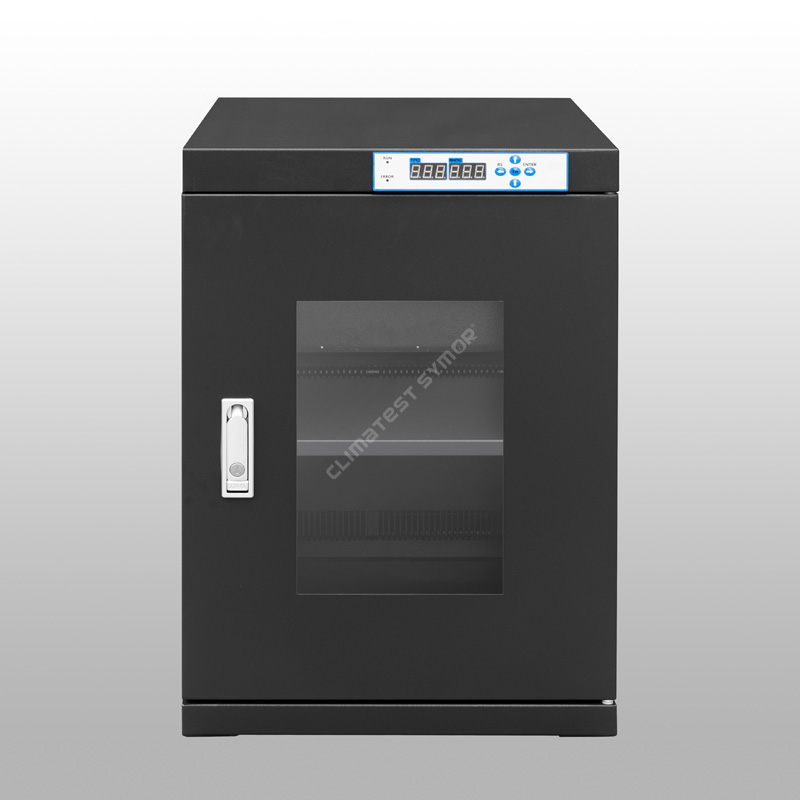

Modelo: TDU98F (tipo de bancada)
Capacidade: 98L
Umidade:<5%RH Automatic
Tempo de recuperação: máx. 30 min após a porta aberta 30 segundos depois fechada. (Ambiente 25â 60%RH)
Prateleiras: 1 peça
Cor: Azul escuro, ESD seguro
Dimensão interior: W446*D372*H598MM
Dimensão externa: W448*D400*H688 MM
Descrição
Climatérico Symor® armários secos eletrônicos fornecem armazenamento de baixa umidade a longo prazo para pacotes IC, é equipado com sistema de desumidificação, os componentes sensíveis à umidade armazenados adequadamente neste armário seco eletrônico têm uma vida útil estendida, os fenômenos de pipoca e micro rachaduras durante o processo de refluxo não são mais um problema, os armários secos atendem ao padrão IPC/JEDEC J-STD-033.
Especificação
Modo # com F: função ESD, cor azul escuro.
Modo # sem F: Sem função ESD, cor off white
Modelo |
Capacidade |
Dimensão Interior (L×D×A,mm) |
Dimensão Externa (L×D×A,mm) |
Potência Média (W) |
Peso bruto (kg) |
Máx. Carga/prateleira (KG) |
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Característica

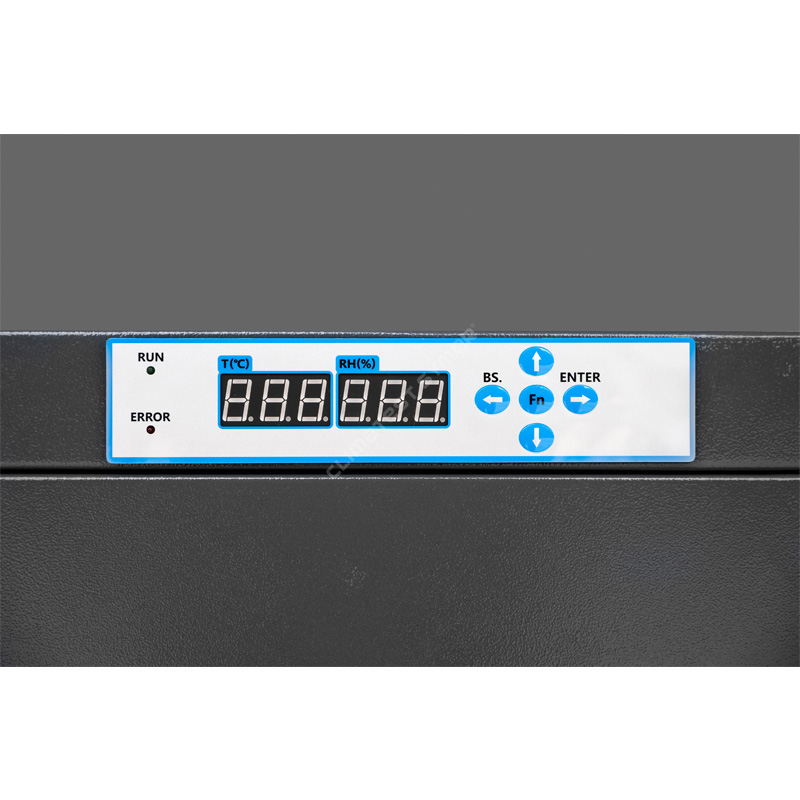

· Adota o sensor de umidade e temperatura importado original da Suíça.
-Isso garante alta precisão no uso,Climatérico Symor®armários secos eletrônicos têm função de memória, não há necessidade de redefinir após falha de energia.
· Fabricado em aço galvanizado de 1,2 mm de espessura, com pintura USA DuPont ESD.
-Design de estrutura reforçada, excelente suporte de carga, tratamento de superfície com 18 processos de pintura, o valor de resistência estática atende a 106 -108Ω, também com forte resistência à corrosão.
· Janela de vidro temperado de alta intensidade de 3,2 mm para melhor observação.

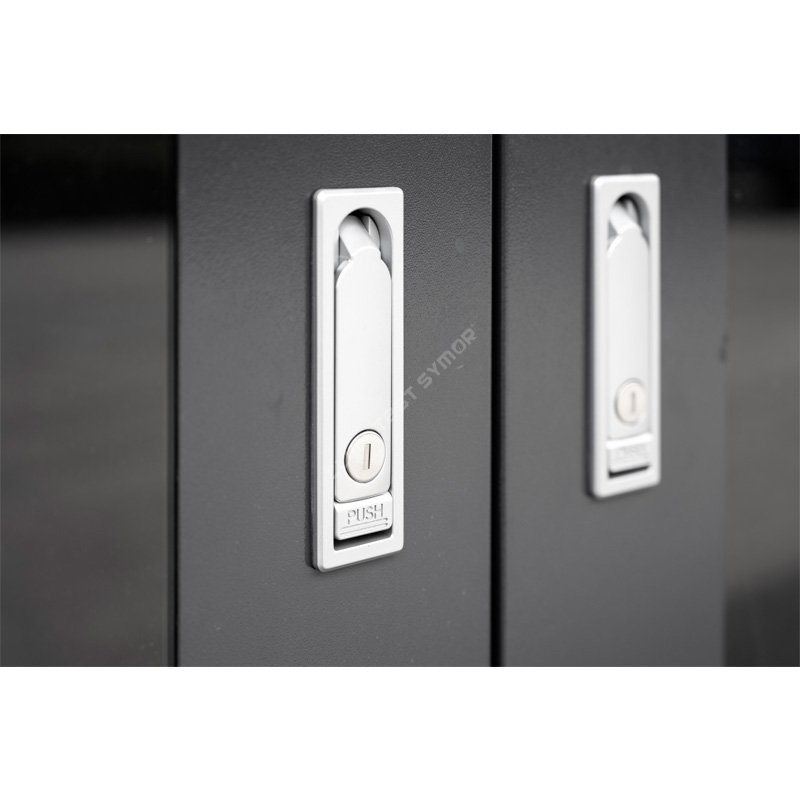

- Fechadura de liga de zinco de prensa plana, com perfeita estanqueidade ao ar e função anti-roubo, este desempenho de vedação de armários secos eletrônicos é excelente.
· Com função de memória, não há necessidade de redefinir após falha de energia.
-Os armários secos eletrônicos podem memorizar automaticamente o último valor de configuração após o desligamento, sem necessidade de definir novamente.
· Unidade seca potente com vida útil projetada de +15 anos.
- Os armários secos eletrônicos adotam unidade seca de peneira molecular 4A, a técnica mais avançada, pode ser regenerada automaticamente, sem necessidade de substituição.
·Rodízios universais instalados na parte inferior, seguros contra ESD.
- Rodízios de PU reforçados são instalados na parte inferior dos gabinetes secos eletrônicos, dois dianteiros com freios para facilitar o movimento e a parada.
O que é Climatérico Symor® armários secos eletrônicos, armários secos para componentes eletrônicos IC?
Climatérico Symor® armários secos eletrônicos, também chamados de armários de armazenamento seco, são caixas secas de desumidificação automática herméticas que protegem itens sensíveis à umidade de danos relacionados à umidade, mantém um ambiente interno de baixa umidade <5%RH, que pode efetivamente eliminar os riscos de falhas resultantes de armazenamento inadequado durante o processo de montagem.
Como os armários secos eletrônicos influenciam a produção de SMT?
Componentes MSL, como IC, BGA, PCB, são muito sensíveis à umidade, esses componentes têm certos requisitos para o ambiente de armazenamento, ao contrário das caixas secas civis à prova de umidade, os armários secos eletrônicos devem atingir um ponto de umidade muito baixo, a desumidificação e a velocidade de recuperação também deve ser muito rápida, além disso, todos os gabinetes devem ser seguros contra ESD, os gabinetes secos usados na sala limpa devem ser de aço inoxidável para atender aos rigorosos requisitos de higiene.
Durante o processo de aquecimento por refluxo, traços de vapor de umidade penetram nos pacotes IC, a umidade absorvida se expande rapidamente no interior, o que resulta em danos invisíveis, como falha de fiação, pipoca e micro rachaduras, até mesmo rachaduras na superfície, esses defeitos não são fáceis de serem vistos no estágio inicial, no entanto, esses problemas potenciais e invisíveis entram no mercado, então os produtos do corpo docente retornam e as reclamações se seguem.
Armazenamento normal |
Processo de refluxo |
||
|
|
|
|
A umidade do ambiente penetra nas embalagens. |
Durante o aquecimento, a pressão do vapor de água aumenta, separando a matriz e a resina. |
O vapor de água continua a se expandir sob aquecimento, explodindo as embalagens. |
O vapor d'água quebra as embalagens, causando microfissuras. |
O padrão IPC/JEDEC J-STD-033 especifica o padrão para manuseio, embalagem, transporte e uso de dispositivos de montagem em superfície sensíveis à umidade/refluxo.
Velocidade de desumidificação da série <5%RH:
Abra a porta por 30 segundos e depois feche, a umidade se recuperará para <5%RH em 30 minutos, veja a curva abaixo: (Ambiente 25 graus C, umidade 60%RH)
QUAIS SÃO OS MÉTODOS COMUNS PARA ARMAZENAR COMPONENTES ELETRÔNICOS?
1. Sacos de barreira de umidade
âMétodo: Os componentes sensíveis à umidade são embalados em sacos de barreira de umidade selados, com dessecantes e cartão indicador de umidade (HIC) dentro, os usuários identificam a umidade ambiente nas embalagens seladas verificando a mudança de cor dos pontos no carro.
âDesvantagem: Bolsas barreira de umidade + carros indicadores de umidade + dessecantes + trabalho manual = consumíveis, risco de vazamento, alto custo.
2. Armários de nitrogênio
âMétodo: Os componentes sensíveis à umidade são armazenados em gabinetes de purga de nitrogênio ou ar comprimido para atender ao armazenamento de baixa umidade
âDesvantagem: Enchimento de nitrogênio = consumo contínuo de N2, alto co
3. Armários secos eletrônicos
âMétodo: Os componentes sensíveis à umidade são colocados em um gabinete seco eletrônico, basta conectar, a máquina funcionará automaticamente e atingirá umidade muito baixa.
â Vantagens: Sem consumíveis, sem trabalho manual, sem consumo de nitrogênio, ambiental, apenas um pouco de eletricidade necessária.
Fornecemos soluções de armários secos eletrônicos para as indústrias abaixo:
Produção eletrônica
Semicondutor
Farmacêutico
Laboratório
Aviação
Militares
Vantagens dos armários secos eletrônicos
Para mais detalhes sobre armários secos eletrônicos, visite nosso site www.climatestsymor.com ou envie e-mails diretamente para sales@climatestsymor.com, nós o retornaremos o mais rápido possível, bem-vindo para uma possível colaboração.
