Para laboratórios de pesquisa, departamentos de controle de qualidade e equipes de engenharia de P&D, oCâmara de teste de temperatura de bancadarepresenta a linha de frente de defesa contra falhas do produto. Ao contrário das câmaras de teste walk-in, as unidades de bancada oferecem um tamanho compacto. Esteja você testando componentes eletrônicos, placas PCB, células de bateria ou dispositivos móveis, compreender as especificações técnicas é fundamental para gerar dados repetíveis e atraentes.
Este guia fornece uma análise abrangente e detalhada das especificações, características operacionais e diretrizes de compra.
Ao avaliar umCâmara de teste de temperatura de bancada, os compradores geralmente se concentram apenas nos limites mínimo e máximo de temperatura. Para auxiliar no seu processo de seleção, compilamos as especificações padrão para uma Câmara de Teste de Temperatura programável e de alto desempenho. Os dados abaixo representam a referência do setor para unidades que variam de 22 a 36 litros – o ponto ideal para bancadas de laboratório.
| Parâmetro | Especificação padrão | Visão técnica |
| Volume Interno | 12L / 22L / 36L (selecionável) | 12L é ideal para testes de PCB; 22L e 36L acomodam baterias ou conjuntos maiores. |
| Dimensões internas (LxPxA) | 310×230×200 mm (12L) a 400 x 300 x 300 mm (36L) | Garanta o carregamento das prateleiras e a folga de circulação de ar. Não embale amostras acima de 3/2 do volume interno. |

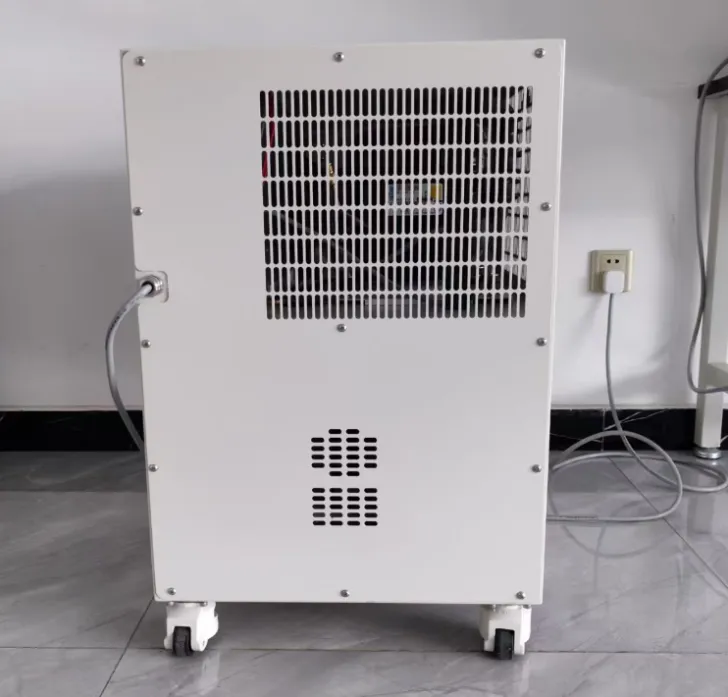

| Dimensões Externas (LxPxA) | 500×540×650 mm (12L) a 640×730×920 mm (36L) | Requer 30 cm de espaço nas laterais para ventilação |
| Peso líquido | 60kg a 90kg | Crucial para classificação de bancada. Certifique-se de que sua bancada possa suportar a carga estática e a vibração dinâmica. |
| Materiais Internos | Aço inoxidável SUS304 (escovado/espelho) | Fornece resistência à ferrugem e alta refletividade para distribuição uniforme de temperatura. |
Este é o núcleo da Câmara de Teste de Temperatura. Os números na folha de dados devem estar alinhados com a física do mundo real. Preste atenção às condições "Sem carga" versus "Carregado".
| Parâmetro | Especificação padrão | Visão técnica |
| Faixa de temperatura | -40°C a +130°C (Opções estendidas: -20°C a +130°C) | -40°C é suficiente para a maioria dos eletrônicos comerciais. |
| Flutuação de temperatura | ± 0,5°C | Representa a estabilidade de curto prazo em um único ponto de controle. Essencial para testes de exposição estática. |
| Uniformidade de temperatura | <2,0°C | Mede a variação de temperatura em 9 pontos no espaço de trabalho vazio. |
A confiabilidade é amplamente determinada pelo "Triângulo Dourado": Compressor, Controlador e Fluxo de Ar.
| Parâmetro | Especificação padrão | Visão técnica |
| Taxa de resfriamento | 1,0°C/min a 3,0°C/min (+85°C a -40°C) | Taxa média, sem carga |
| Taxa de aquecimento | 3,0°C/min a 5,0°C/min (-40°C a +85°C) | Aquecedores de nicromo fornecem calor seco e responsivo. Taxas mais rápidas testam o isolamento do seu DUT. |
| Compressor | Hermético ou Rotativo (Francês Tecumseh / Copeland) | Hermético é mais silencioso para uso em laboratório; O Rotary é mais durável para ciclos industriais. |
| Refrigerante | R449A, R448A (baixo GWP), R404A | Os regulamentos da UE sobre gases fluorados estão a eliminar gradualmente os gases com elevado PAG. Garantir a conformidade com as leis ambientais locais. |
| Circulação de ar | Ventilador Centrífugo de Siroco | Cria um campo de convecção de ar forçado. |
SimorAs unidades de câmara de teste de temperatura de bancada evoluíram de simples termostatos para sofisticadas plataformas de aquisição de dados.
O controlador é o cérebro da operação.
O controlador programável

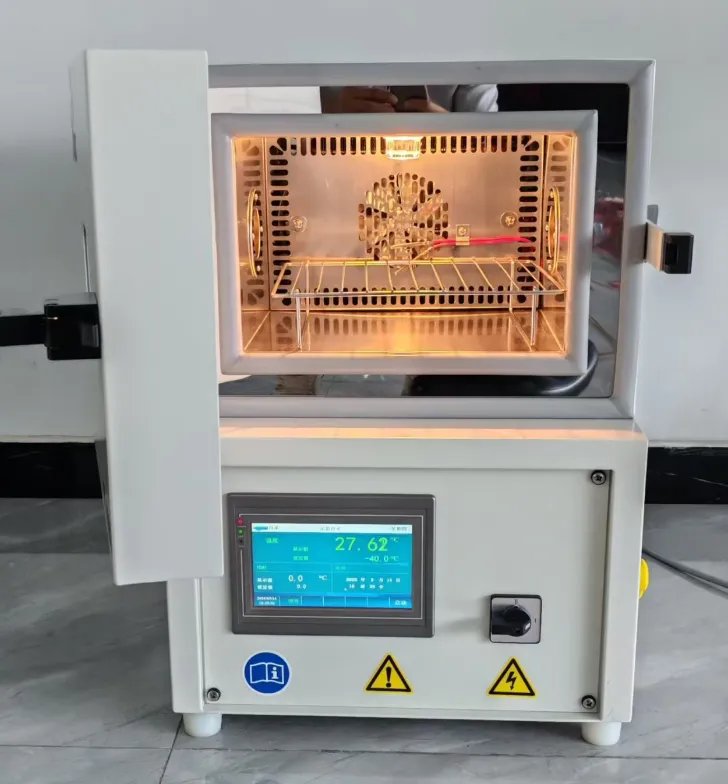

Câmaras de teste de temperatura de bancadautilize um controlador de tela de toque LCD programável de 7”.
Capacidade do programa: Mínimo de 120 segmentos com 999 ciclos de repetição.
Comunicação: Conectividade padrão RS-232, RS-485 e Ethernet (RJ-45).
Exportação de dados históricos: suporte para download para unidades flash USB. Os dados devem ser exportados diretamente para Excel (.csv ou .xls) sem formatação proprietária.
Proteção independente contra superaquecimento: Um limitador mecânico separado que corta a energia do aquecedor se o controlador principal falhar.
Sobrecarga de Refrigeração: Pressostatos de alta pressão e relés térmicos para proteção do compressor.
Portas de cabo: Um orifício de cabo padrão de Φ 50 mm (com plugue de silicone) na lateral permite conectar energia à sua amostra de teste (Monitoramento de carga ao vivo).
Sim, você pode testar produtos energizados, mas deve levar em conta a “carga térmica”.
Quando o seu produto é ligado dentro da câmara, ele dissipa energia na forma de calor. Isto adiciona “trabalho” extra ao sistema de refrigeração da câmara, especialmente se você estiver tentando manter uma temperatura muito baixa (por exemplo, -40°C).
Aqui está a abordagem profissional:
1. Calcule a carga: Determine a potência do seu dispositivo em teste (DUT). Uma regra geral é que para cada 100 watts de calor DUT, você adiciona 1°C de carga de calor ao sistema.
2. Curvas de Derating: A maioria dos fabricantes fornece um gráfico de "Capacidade de carga em tempo real". Por exemplo, a +23°C, uma câmara pode suportar 1000W, mas a -40°C, isso cai para 250W.
3. Conexão: Sempre use a porta de cabo lateral dedicada (Φ 50 mm) para conectar os cabos de alimentação ao DUT. Nunca esmague os cabos na vedação da porta, pois isso quebra a integridade hermética e causa formação severa de gelo.
As especificações de uniformidade de temperatura (por exemplo, ±1,0°C) são normalmente medidas em condições "sem carga". Depois de colocar as amostras dentro, elas atuam como barreiras térmicas. O ar deve fluir ao redor das amostras para aquecê-las ou resfriá-las. Se você encher a câmara mais de 30-40% do seu volume total, você bloqueará o fluxo de ar do ventilador centrífugo.
A solução: deixe um espaço de pelo menos 10 cm ao redor da entrada do ventilador (geralmente na parte superior ou traseira). Use prateleiras perfuradas para permitir o fluxo de ar vertical.
Efeito dissipador de calor: Se suas amostras forem feitas de metal espesso (alumínio ou aço), elas possuem alta massa térmica. Eles vão aquecer e esfriar mais lentamente que o ar, criando um desvio temporário (atraso). O controlador corrigirá isso durante o tempo de “absorção” (manter).
Você deve calibrar sua câmara pelo menos uma vez a cada 12 meses, ou seguindo as normas ASTM E220/ISO 17025. A calibração não é negociável se você estiver testando a conformidade com FDA (dispositivos médicos), FAA (aviação) ou automotiva (IATF 16949).
O Processo: Um técnico certificado coloca um “Data Logger” com 9 a 15 termopares em locais específicos (cantos e centro) do espaço de trabalho vazio.
O que é medido: Eles testam a Uniformidade (diferença entre o ponto mais quente e o mais frio), Flutuação (estabilidade ao longo do tempo) e Precisão (quão próxima a leitura está de um padrão rastreável pelo NIST).
Verificações internas: Realize uma "verificação de dois pontos" diária usando um banho de gelo (0°C) e água fervente (100°C) com uma sonda de referência portátil para garantir que a câmara não tenha oscilado entre as certificações anuais.
